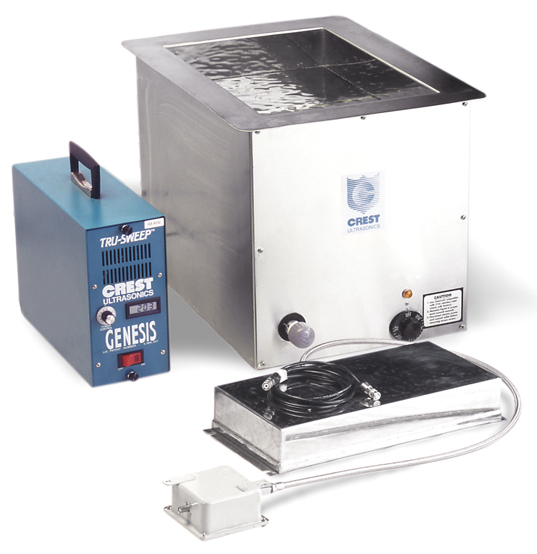

Transducer Tank 超声清洗槽

超声波清洗过程

当声波能量进入到液体中后,会引起液体中高压 相位和低压相位交替变换。在低压相位时,会行 程微小的气泡;而接下来到了高压相位时,气泡 会猛烈地爆破。这种现象称之为“空化现象”

空化现象会产生出一个剧烈的擦洗动作。与简单 的浸泡或浸没并搅动的方式相比,高定做能够性 成佛无法超越的清洗速度和均匀性。此外,由于 所形成的空化泡非常小,因此即使是很细微的缝 隙,它也能够渗透进其中,实现彻底和均匀的清 洗效果。因此,超声波清洗是一种最有效而且最 高效的清洗方式,适用于规模化大批量的生产环 境。

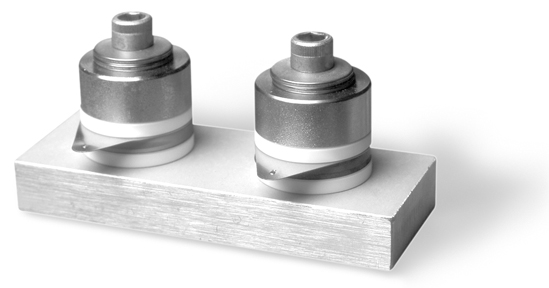

Vibra-Bar™ 换能器 – 40 kHz

经久耐用的换能器经过特殊的粘合,可提供增强的 清洗性能。Vibra-Bar™ 有两个换能器构成,能够 同时发出多种频率。我们可以提供超声槽和浸没式 振盒两种方式的设备。由于振盒是全密封结构,因 此能够嵌入到现有的槽体中,将普通的清洗槽改造 成超声波清洗设备。

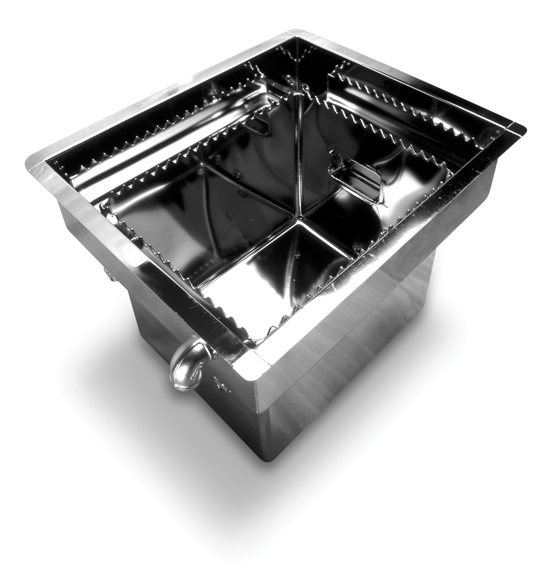

内外焊接的316L不锈钢清洗槽

  • 提供最佳的精密清洗环境,使用寿命长。
  • 用进口6L镜面不锈钢材料制成,抗空化结构 设计。
  • 采用内外均焊接的加工方式,确保了长期使用 的牢固性和稳定性。
  • 可设计成凹角结构,焊缝经过了抛光处理。
  • 槽底为斜面,便于排水。


型号 容积(L) 槽体尺寸
宽x长x高
(mm)
总体尺寸
宽x长x高
(mm)
电源要求 超声波功率 加热器功率
XHT-710-311178 × 254 × 254254 × 330 × 368220V / 4.2A250 W500 W
XHT-1014-619254 × 356 × 254330 × 432 × 368220V / 8.4A500 W1,000 W
XHT-1218-938305 × 457 × 305381 × 533 × 413220V / 8.4A750 W2,000 W
XHT-1524-1272381 × 610 × 356457 × 686 × 478220V / 12.6A1,000 W3,000 W
XHT-1622-1283406 × 559 × 406483 × 635 × 527220V / 12.6A1,000 W3,000 W
XHT-1826-18125487 × 660 × 457533 × 737 × 579220V / 16.8A1,500 W4,000 W
XHT-2426-30185610 × 660 × 508686 × 737 × 610220V / 21A2,500 W5,000 W
XHT-2436-42257610 × 914 × 508689 × 990 × 610220V / 34A3,500 W8,000 W
XHT-2446-54326610 × 1168 × 508689 × 1245 × 610220V / 42A4,500 W10,000 W
XHT-1236-24129305 × 914 × 508381 × 990 × 610220V / 17A2,000 W4,000 W
XHT-1246-30163305× 1168 × 508381 × 1245 × 610220V / 21A2,500 W5,000 W

注:
  • 所有水槽在顶端边缘有1" 宽法兰。法兰不包括在总体尺寸中。
  • 当定购时,型号中前缀 X应用 2 (代表25 kHz), 4 (代表40 kHz) , 5 (代表58 kHz) , 6 (代表68 kHz), 13 (代表132 kHz) 或19 (代表192 kHz)替代。

选项:
  • 不锈钢槽盖
  • 不锈钢工装篮
  • 水套
  • 冷凝盘管
  • 溢流槽
  • 凹角结构
  • 排水球阀 (黄铜或不锈钢)
  • 循环过滤系统 (黄铜或不锈钢)
  • 漂洗槽 – 无换能器 (加热或不加热)
  • Crest清洗剂
  • 定制尺寸
  • 密封罩
  • 不同的电压
  • 隔音层


Immersible Transducers( 浸没式振板)

型号 可供安装类型 尺寸 (mm)
宽x长x高
超声发生器功率
XCI-320-3FC, EB, DBB89 x 508 x 76250W
XCI-710-3FC, EB, BB178 x 254 x 76250W
XCI-710-6FC, EB, DBB178 x 508 x 76500W
XCI-817-6FC, EB, DBB203 x 432 x 76500W
XCI-1218-12FC, DBB305 x 457 x 761000W
XCI-732-12FC, DBB178 x 813 x 761000W

注:
  • 定购时, 增加安装类型要求的型号后缀 (如 4CI-710-3-EB)
  • 40 kHz的,25 kHz的振板厚度是 4 "。
  • 当定购时,型号中的前缀 X应用2 (代表25 kHz), 4 (代表40 kHz) , 5 (代表58 kHz) , 6 (代表68 kHz), 13 (代表132 kHz) 或19 (代表192 kHz)。
选项:
  • 氮化钛涂层
  • 定制尺寸
